金属仿古瓦大多用于仿古建筑或者景区等地方,安装显得格外重要,下面介绍仿古金属瓦主瓦以及脊瓦的安装步骤及注意事项
一、产品简介
仿古金属瓦,金属仿古连体瓦可适用于钢结构屋面、混凝土屋面、木屋面等;平面屋顶、扇形屋顶、拱形屋顶只需用简单的工具即可进行轻松安装,节省您的安装时间,整体整洁、大方、实用。
二、产品部件

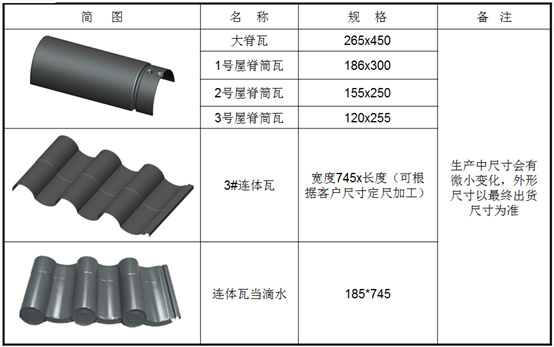

仿古一体瓦,金属仿古连体瓦各部件:

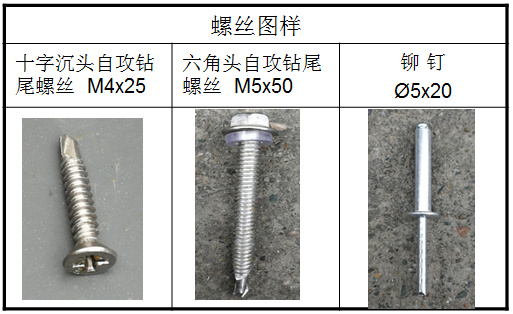

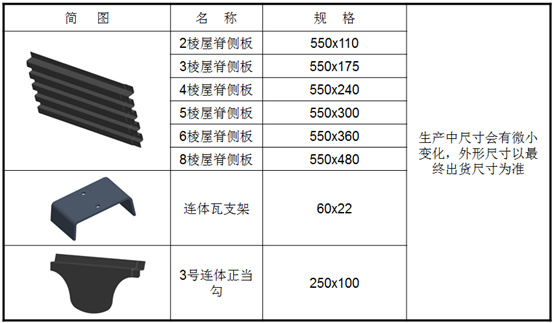

三、龙骨及标准件规格明细表
四、安装所需工具
1、 正反转手电钻
2、 电焊机
3、等离子切割机
4、砂轮切割机
5、电源线
6、铆钉枪
7、角磨机
8、胶枪、灰色耐候建筑结构胶
五、屋面金属瓦安装顺序
1、铺设竖龙骨
2、铺设横龙骨
2、铺设横龙骨
4、铺设屋脊龙骨
5、安装滴水板瓦
6、依次安装板瓦、筒瓦
7、安装屋脊
8、打胶.补漆

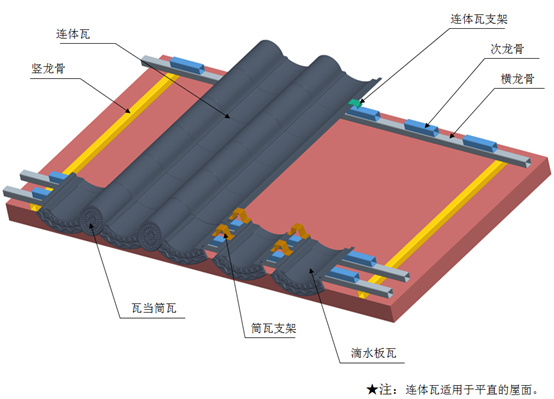

六、屋面金属仿古连体瓦安装示意图:
七、屋面金属仿古一体瓦安装方法:

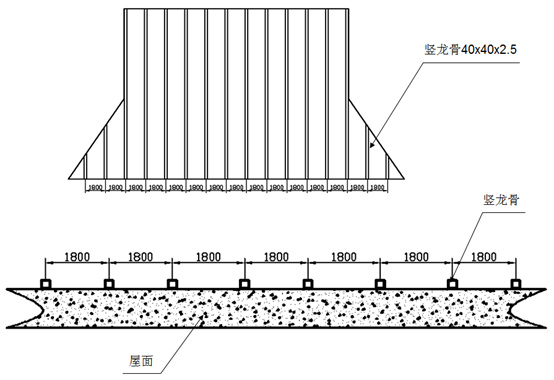

1、铺设竖龙骨:根据屋面檐口尺寸,分中间距1800布置竖龙骨;

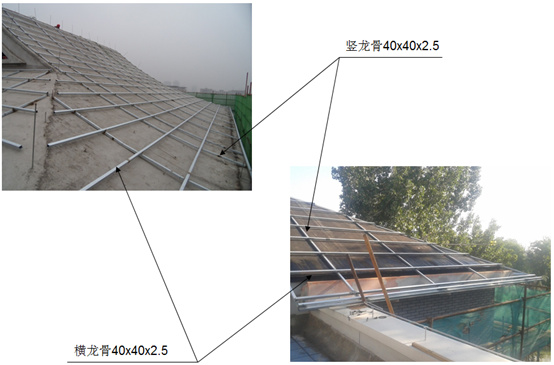

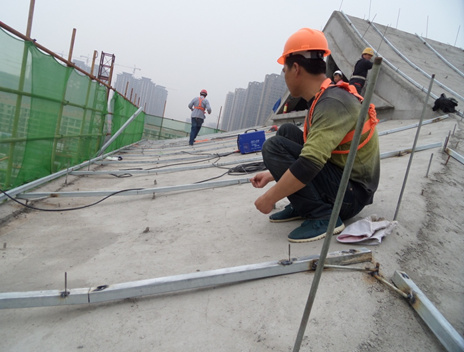

现场安装实例:
竖龙骨尽量竖直平行:
安装竖龙骨时必须拉线将屋面调平:

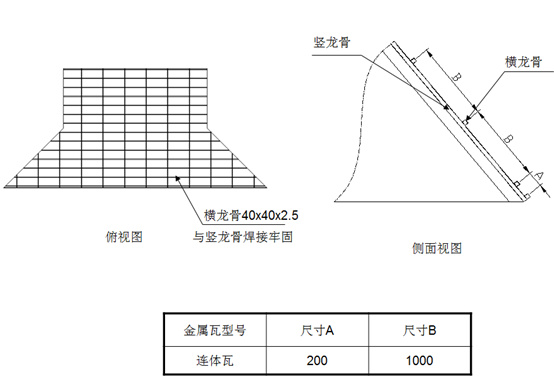

2、铺设横龙骨:根据檐口调直横龙骨,与竖龙骨焊接牢固,横龙骨铺设尺寸依照下图所示:
横龙骨铺设尺寸参照表:

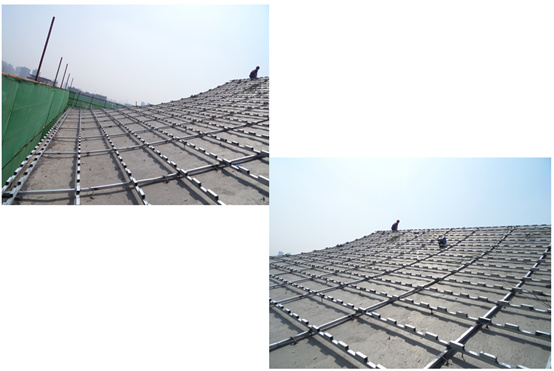

横龙骨现场铺设图:

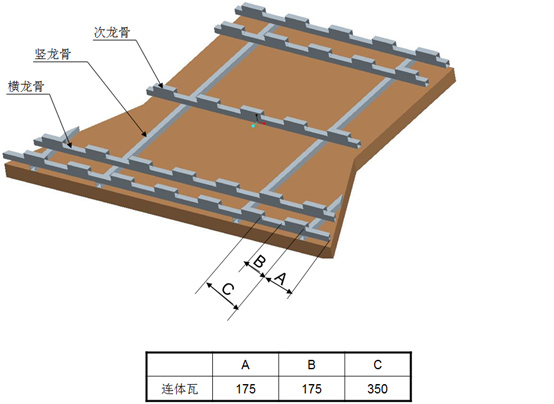

3、铺设次龙骨:按照下图表所示尺寸将次龙骨焊接在横龙骨上面。
次龙骨焊接尺寸参照表:
次龙铺设现场实景图:

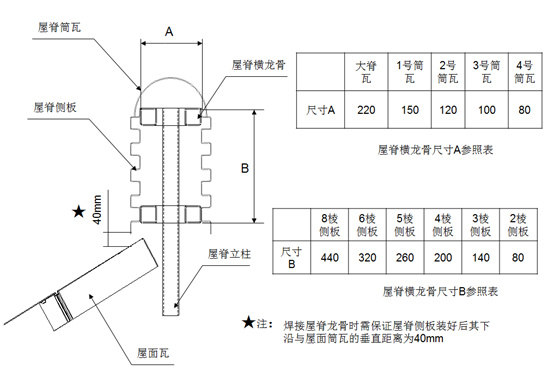

4、铺设屋脊龙骨:根据屋脊侧板高度焊接屋脊龙骨:

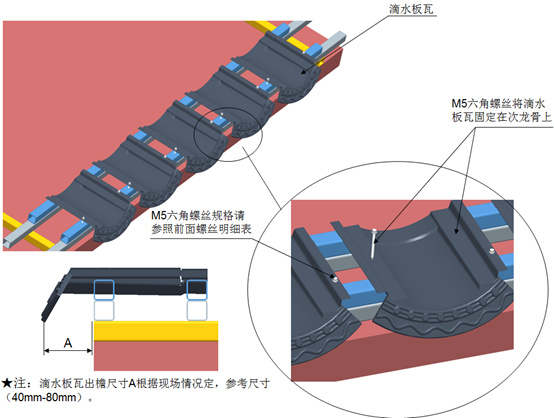

5、安装滴水板瓦:

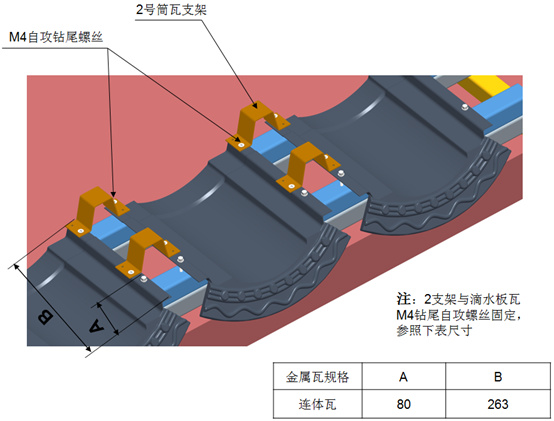

6、安装瓦当筒瓦、金属仿古连体瓦:安装两块瓦当筒瓦后接着安装一块连体瓦,一次交替安装:

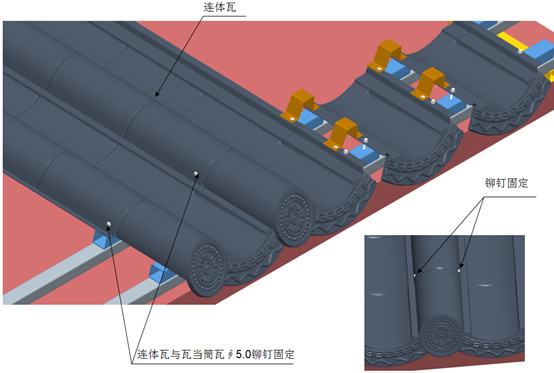

、安装瓦当筒瓦:
安装金属仿古连体瓦:

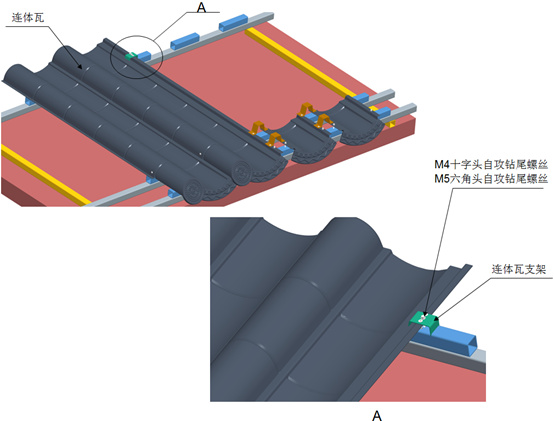

注:1、连体瓦与连体支架由M5钻尾丝固定与次龙骨上;
注:2、连体瓦支架与连体瓦由两个M4十字钻尾丝连接固定。

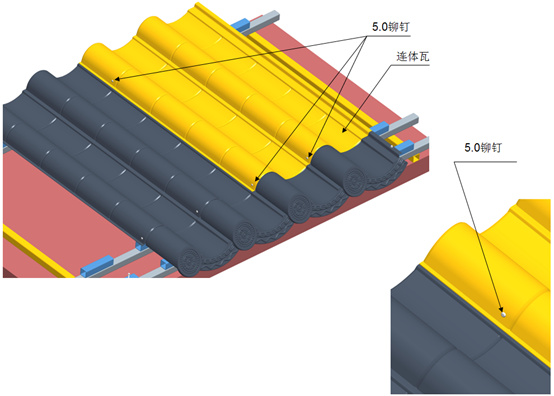

注:依照上图所示连体瓦与它前一块瓦上面安装好的支架铆钉铆接;

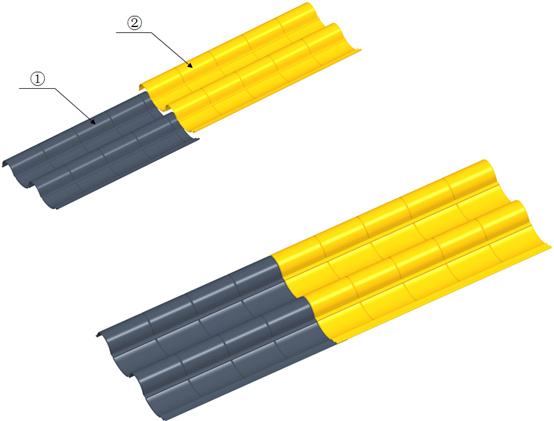

连体瓦长度方向搭接示意图:
注:连体瓦长度方向搭接时, 瓦预留有50mm搭接量,待瓦固定好以后瓦搭在瓦上面。
8、安装屋脊:

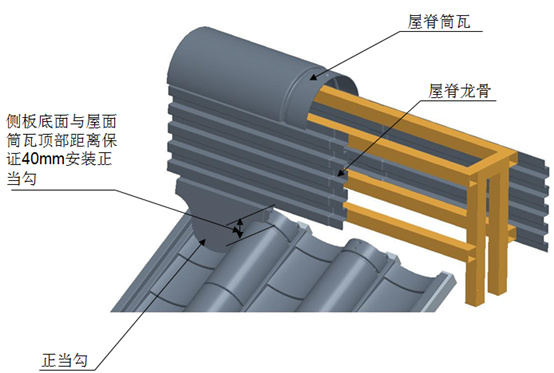

正屋脊安装示意图:
注:侧板与屋脊龙骨使用5X20铆钉铆接;
注:正当勾与屋脊侧板使用5X20铆钉铆接。

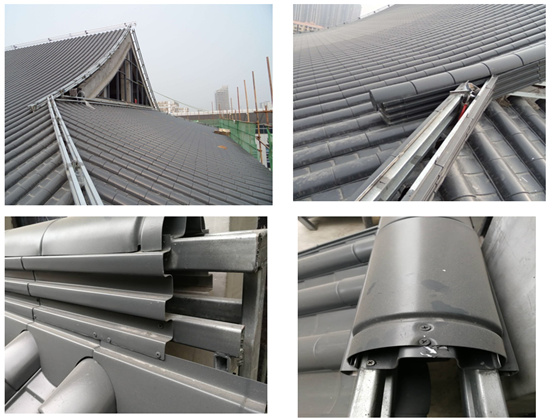

仿古一体瓦安装现场图:
斜屋脊安装现场图片:
注:安装斜屋脊时,因为斜当勾是非标的,所以现场在安装时需要根据现场实际情况用我们的铝板裁好后安装。
裁制斜当勾注意事项:

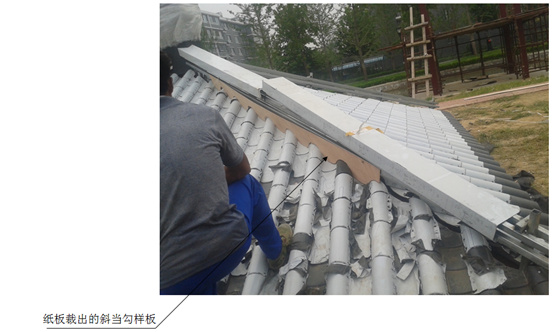

1、根据现场的安装情况如图所示先用纸板裁出斜当勾样板,比对样板与屋面瓦间隙控制在3mm以内;
2、待纸板斜当勾样板调整好以后,根据样板曲线在我们准备的铝板上裁出斜当勾即可。
注:正当勾与屋脊侧板使用5X20铆钉铆接。

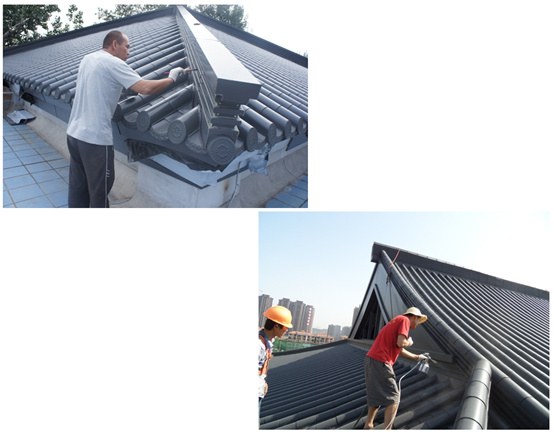

9、打胶,补漆
注: 密封胶的颜色采用跟屋面颜色一样或相近的。

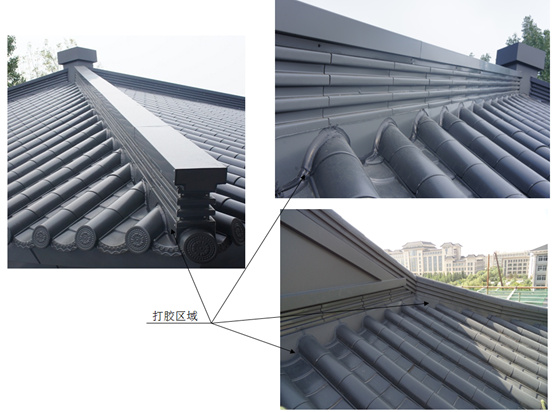

注:如图所示斜当勾与屋面瓦交接部位需打胶。
注: 用油漆涂抹外漏螺丝,或在施工过程造成的擦痕。
注: 油漆颜色跟屋面颜色相同或相近。
以上便是仿古金属瓦的安装的整个过程,更多信息请关注www.lagosroofingtile.com
